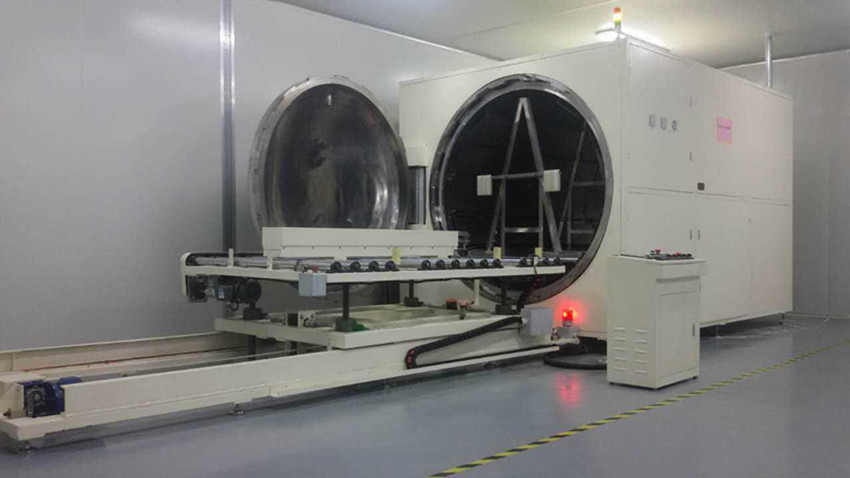

1：介紹 1.1設備用途: 全自動脫泡機主要是用于消除TN、STN、TFT液晶玻璃基板與偏光片貼合過程中所產生的氣泡，也專用于觸摸屏全貼合中氣泡的消除 1.2工作原理: 高壓脫泡機利用壓力及溫度去除貼合過程中產生的氣泡,本制程將增強不同材料之間的粘合力 2：特點 1 | 開門方式 | 一鍵全自動開關門 | 2 | 鎖緊方式 | 法蘭盤旋轉自動鎖緊方式 ，有緩沖裝置，防止撞擊 | 3 | 工作模式 | 1.先加壓，再升溫；2.加溫加壓同步；3.先升溫，再加壓 | 4 | 加熱方式 | 電阻式加熱 | 5 | 溫控系統 | 日本歐姆龍溫控器控制，溫度PID自動調節溫度 | 6 | 壓力檢測 | 日本SMC數顯壓力表采集數據精準、可靠 | 7 | 操作界面 | 威綸全彩色人機界面數字化操作更直觀、方便 | 8 | 控制系統 | 日本歐姆龍高功能PLC控制系統 | 9 | 多段控制 | 分段加壓分段泄壓功能 | 11 | 貨架結構 | 按產品及工藝要求訂制 | 12 | 保護功能 | 機械三重保護、電氣程序保護，多種保護功能使設備更安全 | 13 | 預警方式 | 聲、光、電報警同時人機界面顯示報警明細 | 14 | 機殼結構 | 版金烤漆機殼 | 15 | 空氣處理 | 配備精密過濾器防止產品受到二次污染 | 16 | 資質證明 | 提供整套國家壓力容器安全證書 |
3：規格 1 | 輸入電源 | 三相五線制AC380V 50-60HZ 18KW | 使用方提供 | 2 | 輸入氣源 | 普通干燥空氣≥0.8Mp 流量≥3000L/min | 使用方提供 | 3 | 控制電源 | DC24V |
| 4 | 壓力范圍 | 常壓－0.8Mpa | 上限壓力0.8Mpa | 5 | 溫度范圍 | 常溫－80℃ | 上限溫度100℃ | 6 | 壓力精度 | ±0.01Mpa |
| 7 | 溫控精度 | ±1.0℃ |
| 8 | 空載溫差 | ±2℃ |
| 9 | 滿載溫差 | ±3℃ |
| 10 | 升溫時間 | 冷罐約25分鐘升到60度，正常連續工作時約10分鐘升到60度 |
| 11 | 升壓時間 | 理論計算：常壓-0.8Mpa 約30min（氣源≥0.8Mpa 流量≥3000L/min） |
| 12 | 有效尺寸 | 1700mm(￠)×2300mm(L) |
| 13 | 腔體容積 | 參考質量證明書 |
| 14 | 罐體材質 | 載壓主體材質為S30408不銹鋼結構 |
| 15 | 設備型式 | 臥式 |
| 16 | 設備顏色 | 白色+藍色 |
| 17 | 環境要求 | 無塵車間 |
| 18 | 進氣管連接 | ≥1寸半 | 使用方提供 | 19 | 排氣管連接 | ≥2寸 | 使用方提供 | 20 | 外型尺寸 | （開門后）5200mm(L)×3000mm(W)×2370mm(H) | 不含進料臺車 | 21 | 設備重量 | 約4000KG |
|
4：設計 4.1壓力罐單元設計 1 | 罐體材質 | S30408不銹鋼材料，嚴格按1：3國家標準制造 | 2 | 設計壓力 | 1.0Mpa | 3 | 工作壓力 | 0-0.8Mpa | 4 | 水壓測試 | 1.25Mpa | 5 | 檢測單位 | 省級特種設備安全監督檢驗研究院 | 6 | 設計許可 | 中國船舶重工集團公司七0二研究所 |
4.2控制單元設計：
1 | 操作界面 | 威綸7寸全彩人機界面，分辨率1024×768，數字式設定、顯示、儲存 | 2 | 控制系統 | 日本歐姆龍高功能PLC控制系統 | 3 | 溫度控制 | 日本歐姆龍溫控器2個，一個控制溫度一個獨立檢測溫度，PID自動調節 | 4 | 壓力控制 | 日本SMC數顯壓力表采集數據PLC運算處理后程序控制壓力 | 5 | 保護控制 | 機械三重保護、電氣程序保護，等多重保護 | 6 | 預警方式 | 聲、光、電報警同時人機界面顯示報警明細 |
4.3安全保護單元設計： 1 | 超溫保護 | 2個K型熱電偶構成2個獨立檢測閉環，使溫度更安全可靠 | 2 | 超壓保護 | 1：安全閥；2：安全氣??；3：機械聯鎖裝置；4：程序檢測等四重保護 | 3 | 電氣保護 | 漏電、短路保護；缺相、相序保護等多種電氣保護功能 | 4 | 預警方式 | 聲、光、電報警同時人機界面顯示報警明細 |
4.4渦輪風扇單元設計： 1 | 驅動方式 | 電磁感應驅動，間接驅動方式改善了傳統驅動方式軸封密封性差問題 | 2 | 風葉類型 | 鋁風葉 |
5：資料 | 文件資料 | 1） 使用說明； 2） 電路維修圖（含電氣原理圖，I/O 等） 3） 壓力安全證書 |
|
